產(chǎn)品分類
Product加工服務(wù)咨詢熱線
0757-29313019佛山不銹鋼焊接加工目的及適用范圍

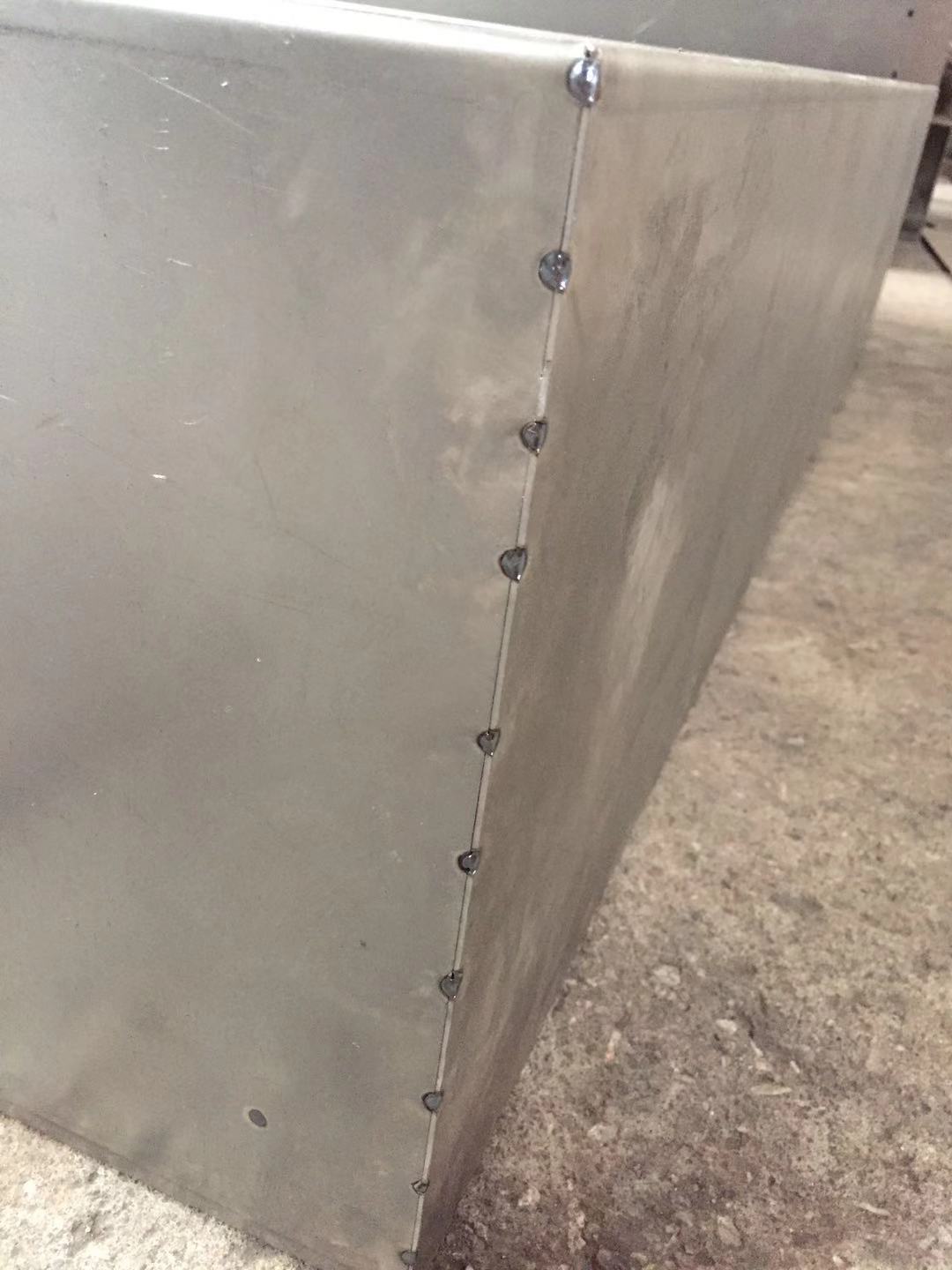

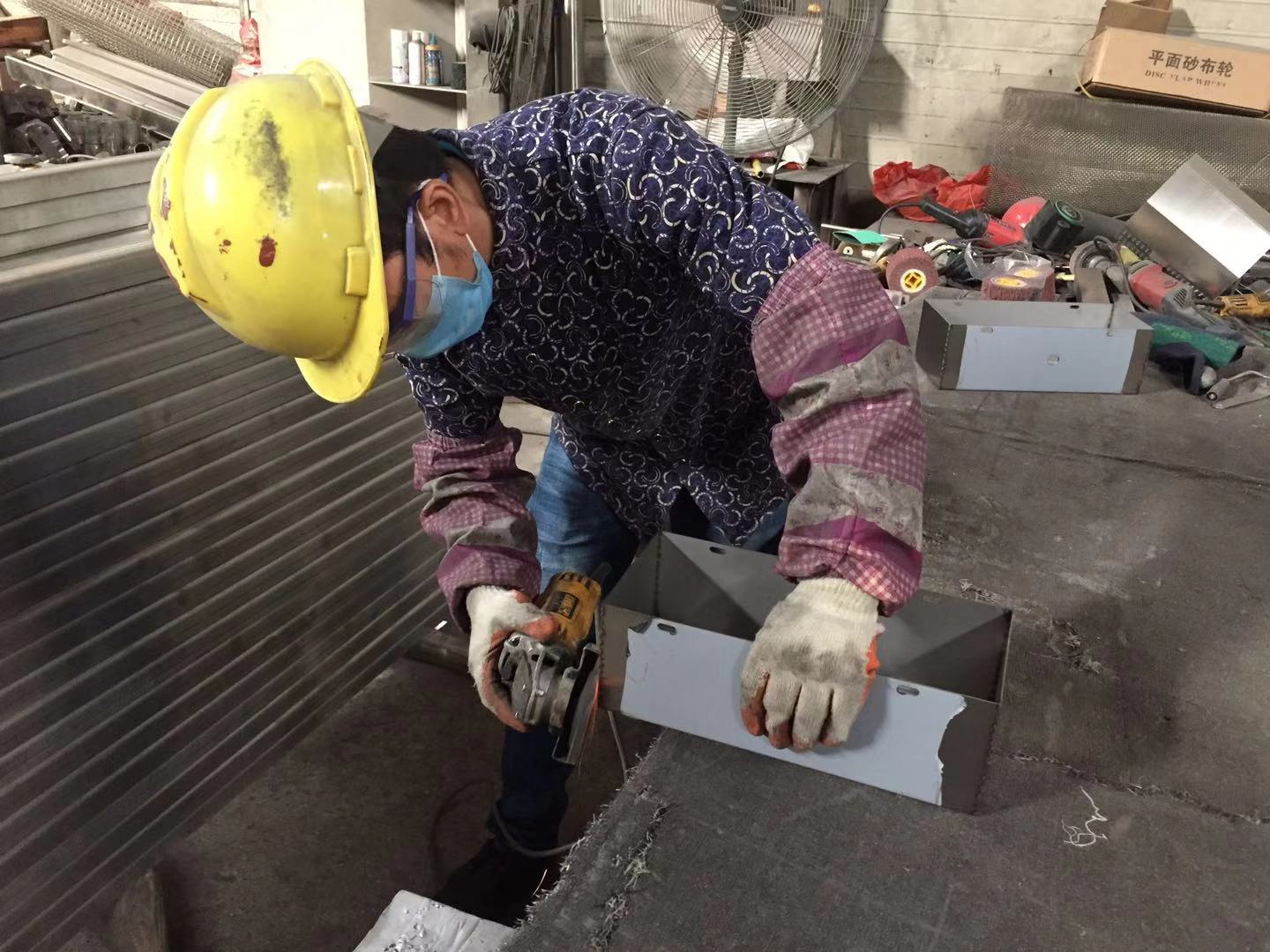

佛山豪峻佛山不銹鋼焊接加工技術(shù)綜述:焊接加工主要采用弧焊和釬焊,弧焊主要分熔化極氬弧焊(MIG)、鎢極氬弧焊(TIG)兩種,前者適合較大尺寸(寬、厚)得銅板,后者適合較小尺寸的銅件。熔化極氣體保護(hù)電弧焊(MIG)的主要優(yōu)點(diǎn)是可以方便的進(jìn)行各種位置的焊接,同時(shí)也具有焊接速度較快,熔敷率較高的優(yōu)點(diǎn)。熔化極活性氣體保護(hù)電弧焊可適用于大部分主要金屬的焊接,包括碳鋼,合金鋼。熔化極惰性氣體保護(hù)電弧焊適用于不銹鋼、鋁、鎂、銅、鈦、鎬及鎳合金,利用這種焊接方法還可以進(jìn)行電弧點(diǎn)焊。

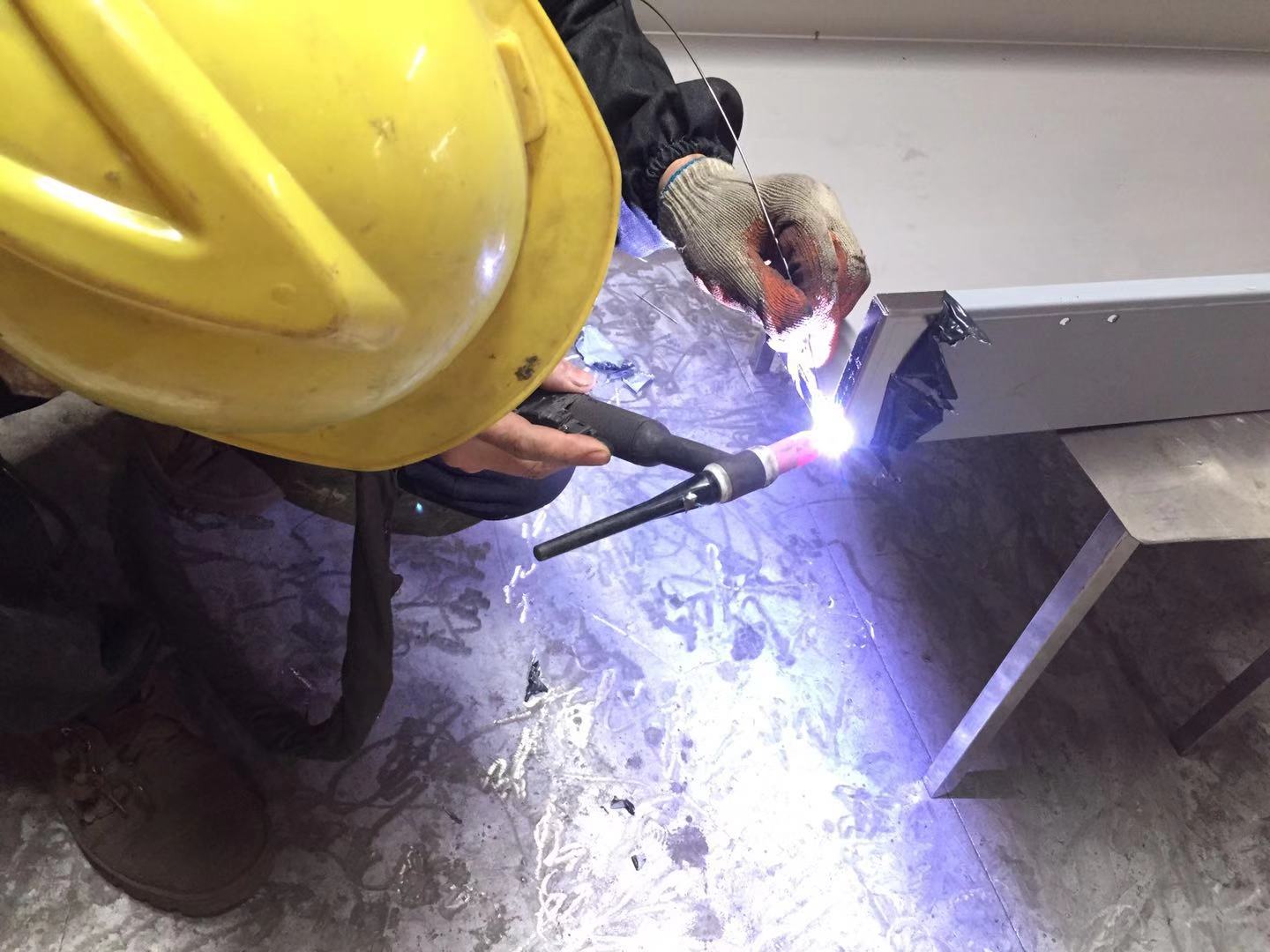

佛山不銹鋼焊接加工:鎢極氬弧焊(TIG)電弧穩(wěn)定,即使在很小的焊接電流(<10A)下仍可穩(wěn)定燃燒,特別適用于薄板,超薄板材料焊接;由于填充焊絲不通過電弧,故不會(huì)產(chǎn)生飛濺,焊縫成形美觀。不足之處是:1、熔深淺,熔敷速度小,生產(chǎn)率較低;2、鎢極承載電流的能力較差,過大的電流會(huì)引起鎢極熔化和蒸發(fā),其微粒有可能進(jìn)入熔池,渣成污染(夾鎢);3、隋性氣體(氬氣、氦氣)較貴,和其它電弧焊方法(如手工電弧焊、埋弧焊、CO2氣體保護(hù)焊等)比較,生產(chǎn)成本較高。鎢極氬弧焊可用于幾乎所有金屬和合金的焊接,但由于其成本較高,通常多用于焊接鋁、鎂、鈦、銅等有色金屬,以及不銹鋼、耐熱鋼等。對(duì)于低熔點(diǎn)和易蒸發(fā)的金屬(如鉛、錫、鋅),焊接較困難。鎢極氬弧焊所焊接的板材厚度范圍,從生產(chǎn)率考慮3mm以下為宜。對(duì)于某些黑色和有色金屬的厚壁重要構(gòu)件(如壓力容器及管道),在根部熔透焊道接,全位置焊接和窄間隙接時(shí),為了保證高的焊接質(zhì)量,有時(shí)也采用鎢極氬弧焊?;『甘抢眠B續(xù)送進(jìn)的焊絲與工件之間燃燒的電弧作熱源,由焊炬嘴噴出的氣體來保護(hù)電弧進(jìn)行焊接的。
佛山不銹鋼焊接加工:銅排對(duì)接時(shí)一般采用弧焊,而平板搭接時(shí)一般采用釬焊。有時(shí)采用兩種焊接方法,焊接方法一般在圖中給出,當(dāng)在一塊銅板上使用兩種焊接方法時(shí),必須先進(jìn)行弧焊,再進(jìn)行釬焊。順序若反,則先焊的釬焊會(huì)熔化而失去作用。一般來講,弧焊除了能保證過電流能力,還能保證一定的機(jī)械強(qiáng)度,但需要的焊接溫度高、焊料流動(dòng)性差;釬焊需要的溫度低,流動(dòng)性好,更適合密閉性連接、填充縫隙等。 釬焊是指用比母材熔點(diǎn)低的釬料和焊件一同加熱,使釬料熔化(焊件不熔化)后潤(rùn)濕并填滿母材連接的間隙,釬料與母材相互擴(kuò)散形成牢固連接的方法。釬焊時(shí)母材不熔化,僅釬料熔化。? 釬焊變形小,接頭光滑美觀,適合于焊接精密、復(fù)雜和由不同材料組成的構(gòu)件,如蜂窩結(jié)構(gòu)板、透平葉片、硬質(zhì)合金刀具和印刷電路板等。釬焊前對(duì)工件必須進(jìn)行細(xì)致加工和嚴(yán)格清洗,除去油污和過厚的氧化膜,保證接口裝配間隙。間隙一般要求在 0.01~0.1毫米之間。
佛山不銹鋼焊接加工:釬焊過程:表面清洗好的工件以搭接型式裝配在一起,把釬料放在接頭間隙附近或接頭間隙之間。當(dāng)工件與釬料被加熱到稍高于釬料熔點(diǎn)溫度后,釬料熔化(工件未熔化),并借助毛細(xì)管作用被吸入和充滿固態(tài)工件間隙之間,液態(tài)釬料與工件金屬相互擴(kuò)散溶解,冷疑后即形成釬焊接頭。
聯(lián)系人:何小姐
Q Q號(hào)碼:3203184834
電子郵箱:3203184834@qq.com
公司地址:佛山市南海區(qū)桂城街道平南梅園住五福圍工業(yè)區(qū)自編141號(hào)
180-2811-3895
0757-29313019
