0757-29313019剪板折彎加工工藝流程
一、 一般原則:
1. 剪板折彎加工件在彎曲變形區截面會產生變化,折彎半徑與板后之比越小,截面形狀變化越大。2.剪板 折彎加工件的彎曲線最好垂直與扎紋方向,最好將毛胚的光潔面作為彎曲件的外表面,以減少外層拉裂。3. 折彎成型時會產生回彈現象,折彎半徑與板厚之比越大,回彈就越大
二、 折彎半徑選擇
1.剪板折彎加工件的折彎半徑應選擇適當,不宜過大或過小,最小折彎半徑只有在結構上必要時才選用。
三、 工藝要求
材料的長、寬、厚,料紋方向應符合圖紙要求;板材表面清潔。根據圖紙要求及材料選用適合的模具。 檢查折彎加工作狀況并對設備進行加工前的維護保養。加工前和加工過程中,應對模具折彎表面進行清潔、潤滑。
多件鈑金折彎件加工前必須進行首件檢測。

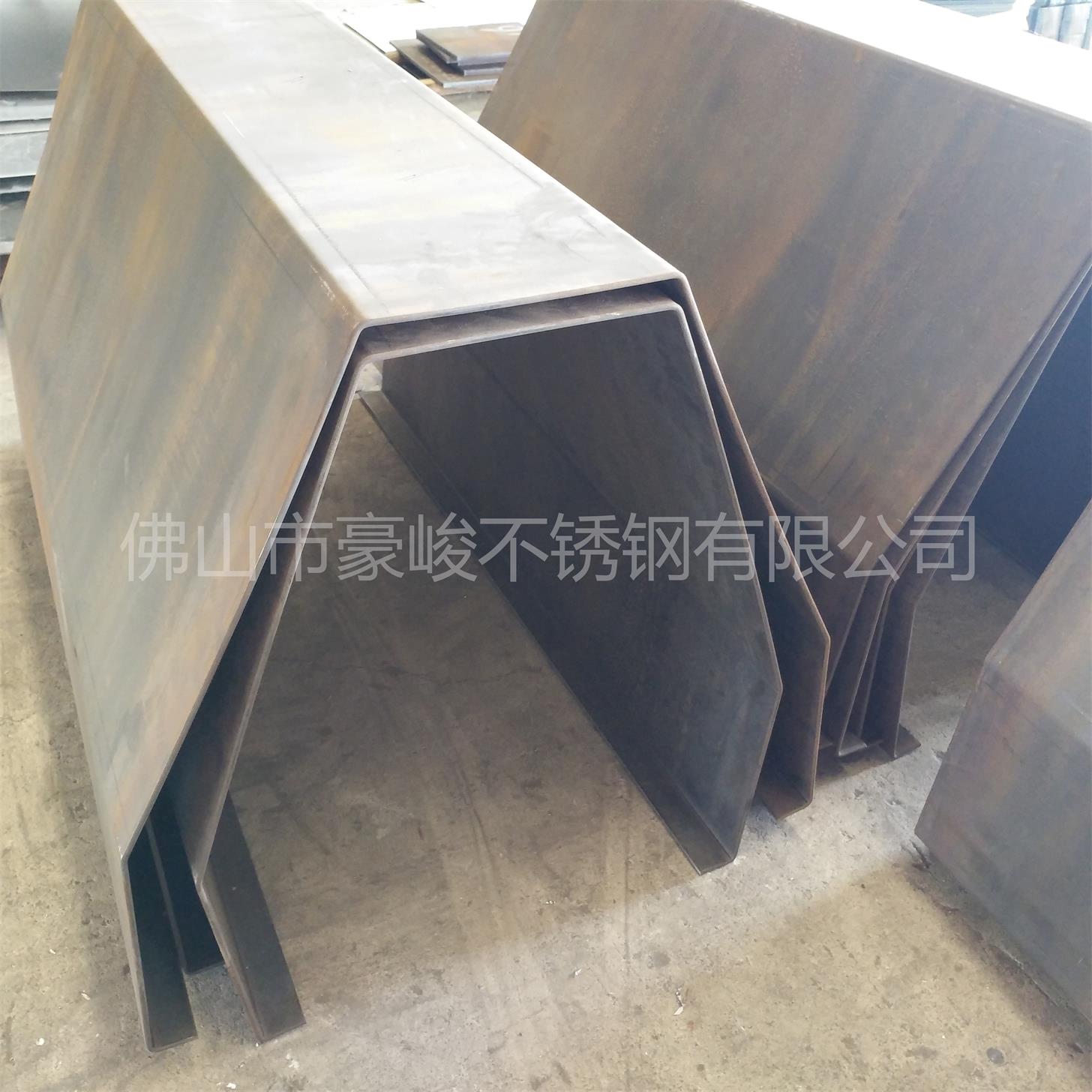

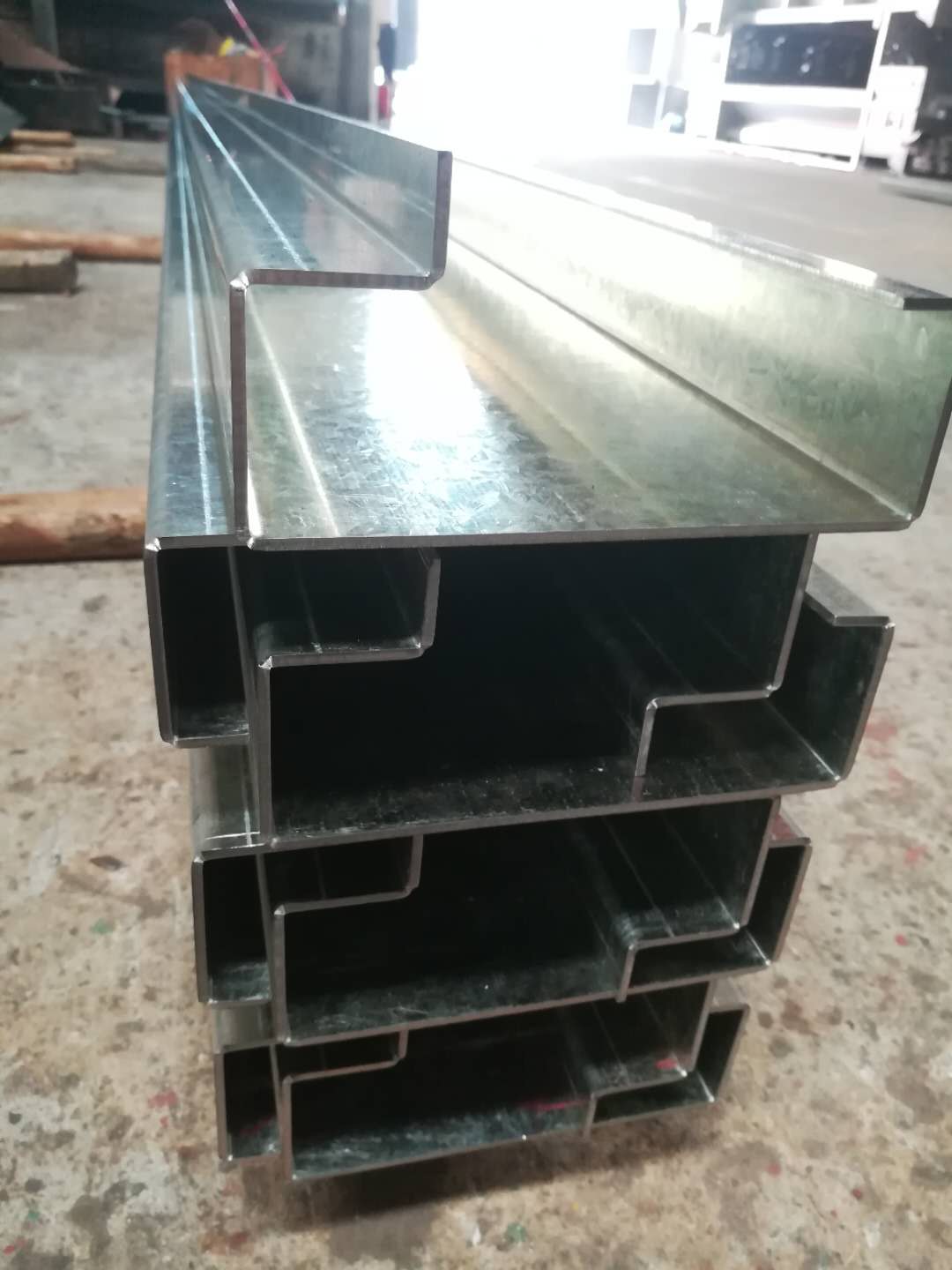

剪板折彎成型工藝

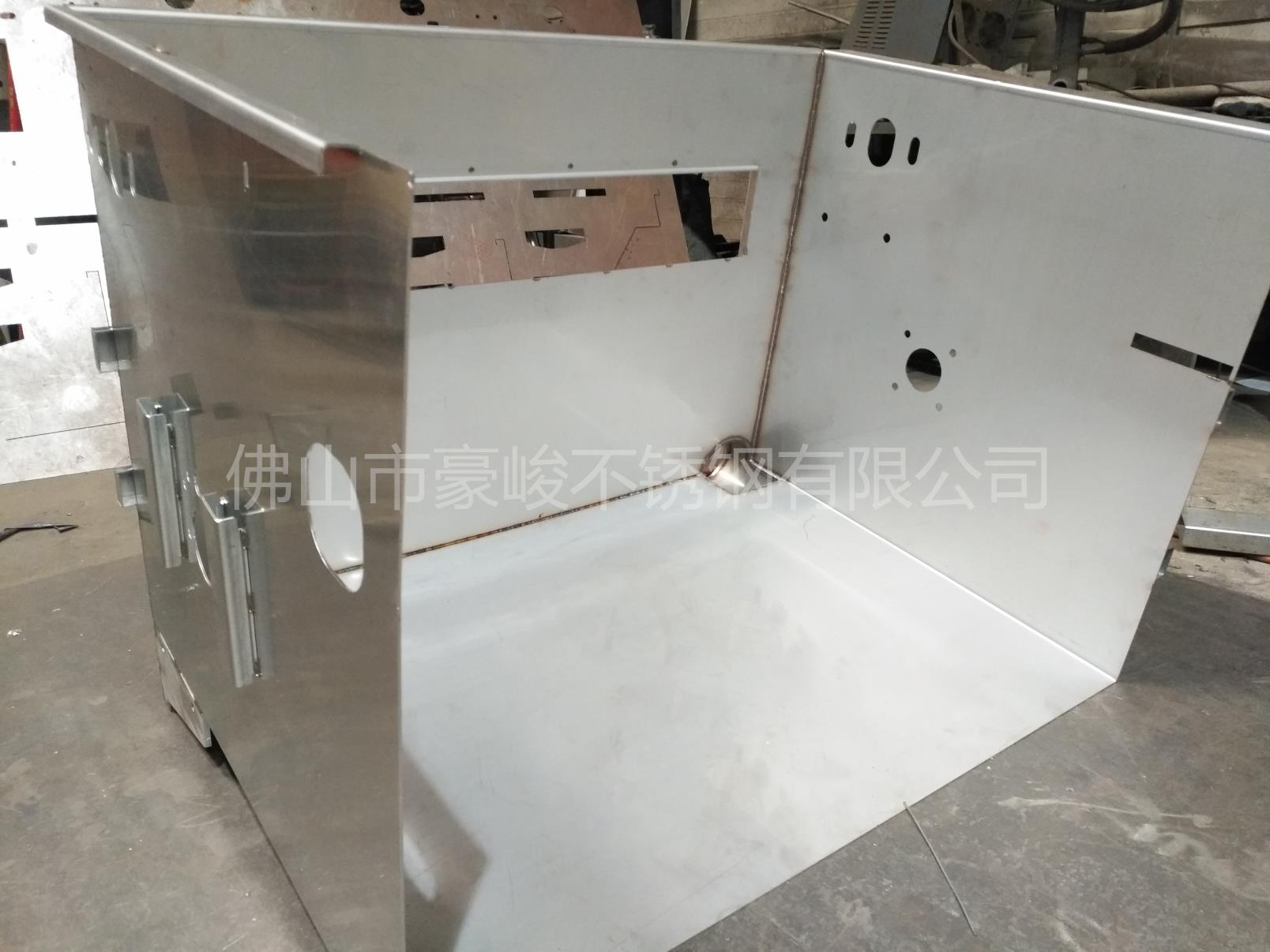

我們常見的鈑金加工,主要由六大步驟組成:鈑金加工圖紙設計——>激光加工或(數控沖壓)——>折彎——>焊接成型——>靜電噴粉或(液體油漆)——>包裝出貨.
非模具加工:通過數沖、激光切割、剪板機、折床、鉚釘機等設備對鈑金進行折彎加工的工藝方式,一般用于樣品制作或小批量生產,成本較高.
模具加工:通過固定的模具,對鈑金進行加工,一般有下料模,成型模,主要用于大批量生產,成本較低.鈑金加工工藝? 下料:數沖、激光切割、剪板機? 成型—折彎、拉伸、沖孔:折彎機、沖床等 其它加工:壓鉚、攻牙等?焊接? 鈑金的連接方式?表面處理:噴粉、電鍍、拉絲、絲印等、鈑金加工工藝——下料
